Какъв е принципът на работа на взривозащитен RTD?
Като доверен доставчик на взривоустойчиви температурни детектори (RTD), аз съм развълнуван да се потопя в очарователния свят на тези основни устройства за измерване на температура. В този блог ще проучим принципа на работа на взривоустойчивите RTD, тяхното значение в опасни среди и как се сравняват с други температурни сензори.
Основите на RTD
Преди да се съсредоточим върху взривозащитените RTD, нека разберем фундаменталната концепция на съпротивителните температурни детектори. RTD е вид температурен сензор, който работи на принципа, че електрическото съпротивление на метал се променя с температурата. Най-често използваният метал в RTD е платината, поради високата си точност, стабилност и широк температурен диапазон.
Връзката съпротивление - температура на платинен RTD може да се опише с уравнението на Callendar - Van Dusen. За температури между - 200°C и 0°C уравнението е (R_t=R_0(1 + At+Bt^2 + C(t - 100)t^3)), а за температури между 0°C и 850°C уравнението се опростява до (R_t=R_0(1 + At+Bt^2)), където (R_t) е съпротивлението при температура (t), (R_0) е съпротивлението при 0°C, а (A), (B) и (C) са константи, специфични за използваната платина.
Принцип на работа на взривозащитен RTD
Взривозащитеният RTD е проектиран да работи безопасно в опасни среди, където има запалими газове, пари или прах. Ключът към неговия взривозащитен дизайн се крие в неговата конструкция и корпус.
-
Съпротивителен елемент: Подобно на стандартния RTD, взривозащитеният RTD съдържа съпротивителен елемент, обикновено изработен от платина. Когато температурата се промени, съпротивлението на платиновия елемент се променя съответно. След това тази промяна в съпротивлението се измерва и преобразува в отчитане на температурата.
-
Заграждение: Корпусът на взривозащитен RTD е най-критичната част от неговия дизайн. Той е конструиран така, че да не позволява искри или пламъци, генерирани вътре в устройството, да запалят околната запалима атмосфера. Корпусът обикновено е направен от здрави материали като неръждаема стомана или лят алуминий. Той е проектиран да издържа на налягането на вътрешна експлозия, без да се разкъсва, и да охлажда горещите газове и пламъци, произведени по време на експлозия, до температура под точката на запалване на околните запалими вещества.
-
Електрически връзки: Електрическите връзки във взривозащитен RTD също са внимателно проектирани. Те са запечатани, за да се предотврати навлизането на запалими газове или прах в устройството. Използват се специални взривозащитени кабелни щуцери, за да се осигури плътно уплътнение около кабелите, а окабеляването вътре в корпуса е подредено по начин, който минимизира риска от късо съединение и дъгова дъга.
Приложения на взривозащитени RTD
Взривозащитените RTD се използват широко в различни отрасли, където безопасността е от първостепенно значение. Някои от често срещаните приложения включват:
- Нефтена и газова промишленост: В петролни рафинерии, офшорни платформи и нефтохимически заводи взривозащитените RTD се използват за наблюдение на температурата на тръбопроводи, резервоари за съхранение и технологично оборудване. Те помагат да се гарантира безопасната работа на тези съоръжения, като осигуряват точни измервания на температурата в опасни среди.
- Химическа промишленост: Химическите предприятия често работят със запалими и експлозивни вещества. Взривозащитените RTD се използват за наблюдение на температурата на реактори, дестилационни колони и друго оборудване за предотвратяване на прегряване и потенциални експлозии.
- Минна промишленост: В мини, където има метан и други запалими газове, взривозащитените RTD се използват за наблюдение на температурата на вентилационните системи, конвейерните ленти и друго оборудване, за да се гарантира безопасността на миньорите.
Сравнение с други температурни сензори
В сравнение с други температурни сензори като термодвойки, взривозащитените RTD имат няколко предимства:
- точност: RTD обикновено предлагат по-висока точност от термодвойките. Съотношението съпротивление - температура на платинения RTD е много стабилно и предвидимо, което позволява прецизни температурни измервания.
- Повторяемост: RTD имат отлична повторяемост, което означава, че те ще дават едно и също температурно отчитане за същата температура във времето. Това е важно в приложения, където се изискват последователни и надеждни температурни измервания.
- Линейност: Връзката съпротивление - температура на RTD е по-линейна от тази на термодвойка, което опростява процеса на калибриране и улеснява преобразуването на отчетеното съпротивление в стойност на температурата.
Въпреки това, RTD имат и някои ограничения. Те обикновено са по-скъпи от термодвойките и имат по-бавно време за реакция.
Свързани продукти
Ако се интересувате да научите повече за различните видове температурни сензори, можете да посетите следните връзки:
- Телен съпротивителен термометър: Тази връзка предоставя повече информация за жичните съпротивителни термометри, които са вид RTD.
- Брониран съпротивителен температурен детектор: Бронираните RTD предлагат допълнителна защита и са подходящи за тежки среди.

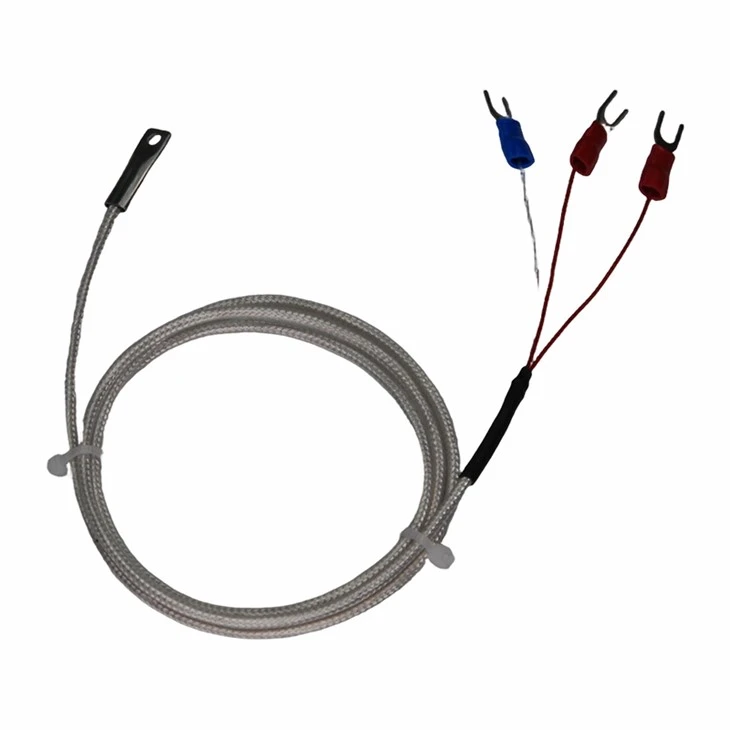

- Повърхностно термично съпротивление: Сензорите за термично съпротивление на повърхността са проектирани да измерват температурата на повърхностите.
Свържете се с нас за покупка
Ако сте на пазара за висококачествени взривоустойчиви RTD, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви предостави подробна информация за нашите продукти, да ви помогне да изберете правилния RTD за вашето конкретно приложение и да предложи конкурентни цени. Ние се ангажираме да предоставяме отлично обслужване на клиентите и да гарантираме, че получавате най-доброто решение за измерване на температурата за вашите нужди.
